型号规格	额定电压（V）	容量	外型尺寸（±3mm）
			长	宽	高	总高

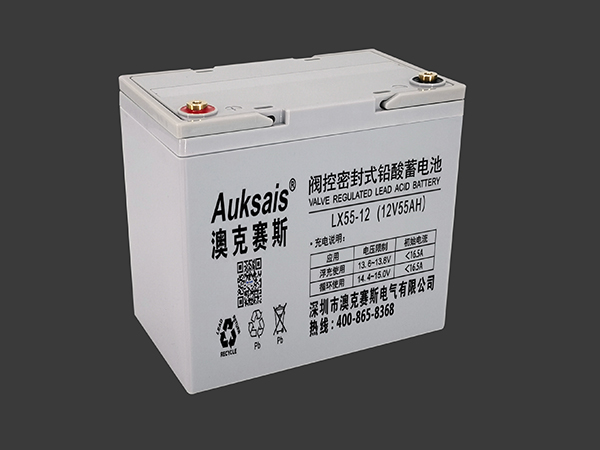

LX55-12	12	55	266	165	169	169



技术特性



一、蓄电池的放电特性及其影响因素

蓄电池放电的容量随放电电流增大而减小，反之，放电容量则增大；蓄电池放电的容量随温度增加而增大，随温度减小而减少。





▲蓄电池采用独特配方的电解液添加剂，常温下贮存12个月，容量保留在90%以上。

▲电池存放一段时间后，通过开路电压可近似得出电池剩余容量。



二、蓄电池的充电特性及其影响因素

▲浮充电压13.5V/只，初始充电电流不大于0.1CA。

▲循环使用时，电池采用恒压限流式充电，充电电压14.1V/只，初始充电电流同于浮充使用。

▲补充电：如电池使用前经过长期贮存，则需补充电。





蓄电池的使用



一、充放电前检查

充放电前应检查充电设备的绝缘是否良好。具体方法：用500V兆欧表测量直流充电屏母线不小于10MΩ。



二、初期补充电

蓄电池安装、检查结束投入使用前，应进行均衡补充电，以单只蓄电池25℃下14.1V均衡充电电压,对电池组进行恒压限流方式充电。充电最大电流设定为0.25C10A（即电流不超过6A，实际采用3.6A）。



三、放电

1）12V蓄电池进行充放电，24Ah的电池用不大于2.4A的电流10小时放电时间来放电，直至蓄电池终止电压为10.8V以上为止，切不可过放。

2）放电过程中，每小时测量记录电池电压、放电电流、环境温度，随时注意电流表的变化和电池电压的变化，当电压降为12.0V左右时，改为半小时测试—测电压为10.8v时停止放电，打开放电开关，放电结束。并记录放电终止时

间，电池电压，环境温度。

3）放电结束后，应及时给蓄电池进行再充电，为防止极板酸化，放电—充电间隔时间不超过8小时为宜，所以必须在8小时内进行均衡补充电，均充电压设定为14.1V（25℃时蓄电池正负端子测定值的平均值），充电最大电流设定为

0.25C10A。电池将正常浮充运行，浮充电压蓄电池13.5V。

4）放电结束后，检查25℃时放电容量，应不小于85%额定电容量，即12V24AH电池不小于20.4Ah。



四、温度补偿

本措施中的电流、电压设定值均是环境温度为25℃时的标准值，若电池工作环境温度超出20℃—30℃范围，应对浮充及均充电压作相应修正，修正电压为 ，即温度每升高1℃，浮充电压降低5.5mV，温度每降低1℃，浮充电压升高5.5mV。

蓄电池安装



一、安装前检查

安装前先检查电池有无在运输期间遭到破坏。检查单体电池外观有无异常，是否有电解液泄漏的污迹等。

1）对照发货单检查系统件、产品合格证、出厂试验报告及产品说明书、到货配件、附件是否齐全。

2）电池在存放中应保持正立，做好极柱防护，电池端面不能受压，安全阀不允许松动，严禁短路，不得将无外包装木箱的电池重叠堆放。

3）蓄电池搬运过程中应正立，轻拿轻放，禁止倒臵、翻滚、摔、撞、暴晒、雨淋。



二、电池安装

1）蓄电池采用钢体安装形式，单体电池必须安放在组件钢壳内，蓄电池安装采用先钢体支架后电池的安装顺序，钢体支架最底层与基础预埋件采用焊接方式固定，并保持支架上平面的水平。

2）电池要逐层或逐列安装。根据安装接线示意图将电池放入柜（架）内，并接好，谨防短路。安装每一个电池组件时要保证电池正负极位臵的必须与系统图一致，从而确保电池组的总电压输出符合要求。电池间连接板要在电池全部

就位后进行逐一连接，然后在电池侧面贴上序号标签.



三、蓄电池连线

1）在连接线路前，应先将电池输出端子及连接片擦拭干净，不可有灰尘、油污、锈迹等污物。

2）各单体电池连接时，严格按设计接线图进行串、并联，装卸导电连接片时使用绝缘工具，戴防护手套。单体电池相互间连接要采用不锈钢螺栓、镀锡铜排和平垫串联连接，螺栓一定要拧紧，扭矩为≥15N〃m。注意，同一只蓄电池

的各单格不得作为分体串接使用。



四、蓄电池系统安装结束后，应认真检查电池系统的总电压和单体开路电压值，正、负极性，均充、浮充电流，检查输出端子与安装柜架间的电阻，以确认系统安装及设臵的正确性，谨防接线错误或接触不良。



五、蓄电池组与充电器或负载连接时，电路开关应位于“断开”位臵，校对好电压和极性、保证连接正确。蓄电池的正极与充电器输出的正极连接，负极与负极连接。



六、施工完毕，将工作场地清理干净。

蓄电池维护



在巡检工作中，各项工作要仔细、认真，做好并落实好每件事；不允许发生任何差错。



一、工作过程

● 填写巡检资料；

● 检查蓄电池运行情况；

● 测量环境温度、湿度；

● 巡检人员为1名（技术工作人员1名）；

● 对蓄电池发现的问题一律拍照。



二、巡检工作的安排

● 记录设备运行状况，对运行情况也将做简单的记录；

● 巡检时，每个巡检小组必须带齐工具、仪表、材料配备，避免巡检过程中由于工具、仪表、材料不足影响巡检质量；

● 每个巡检周期召开巡检总结会，总结巡检中存在的问题，建立巡检经验资料库。



三、巡检内容

蓄电池巡检计划表
项目	维护内容	巡检情况
清洁	蓄电池电池柜的清洁
	蓄电池电缆线的清洁
	蓄电池表面及连接条的清洁
周围环境	周围环境温度测定
	周围环境湿度测定
检查	蓄电池外观完好情况检查
	蓄电池电缆线、铜排、保护套完整性和紧固
	蓄电池电压、容量的检查
	蓄电池间端电压的检查
	蓄电池与设备的检查
	模拟断电，蓄电池充、放电特性的检查
巡检情况总结
巡检员



四、防火安全

●火灾会对设施、设备及人身造成直接危害。巡检人员必须时刻注意防火安全；

●机房内严禁吸烟，巡检人员必须会使用灭火设备。
